How to Install an External Antenna for PLDT R051 Home Wifi?

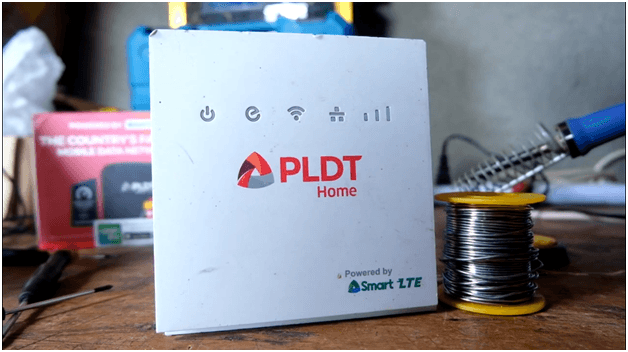

Gumagamit ka ba ng ganitong klaseng home wifi sa bahay or sa office? Kumusta ang signal strength na nasasagap ng modem mo, okay ba? Baka isa karin sa katulad ko na naghahangad ng malakas at malinaw na signal para sa modem na kagaya nito.
Ang isa sa solusyon natin dito ay ang paglalagay ng external antenna sa likod ng modem. Kung paano, basahin ang kabuuan ng blog na to.

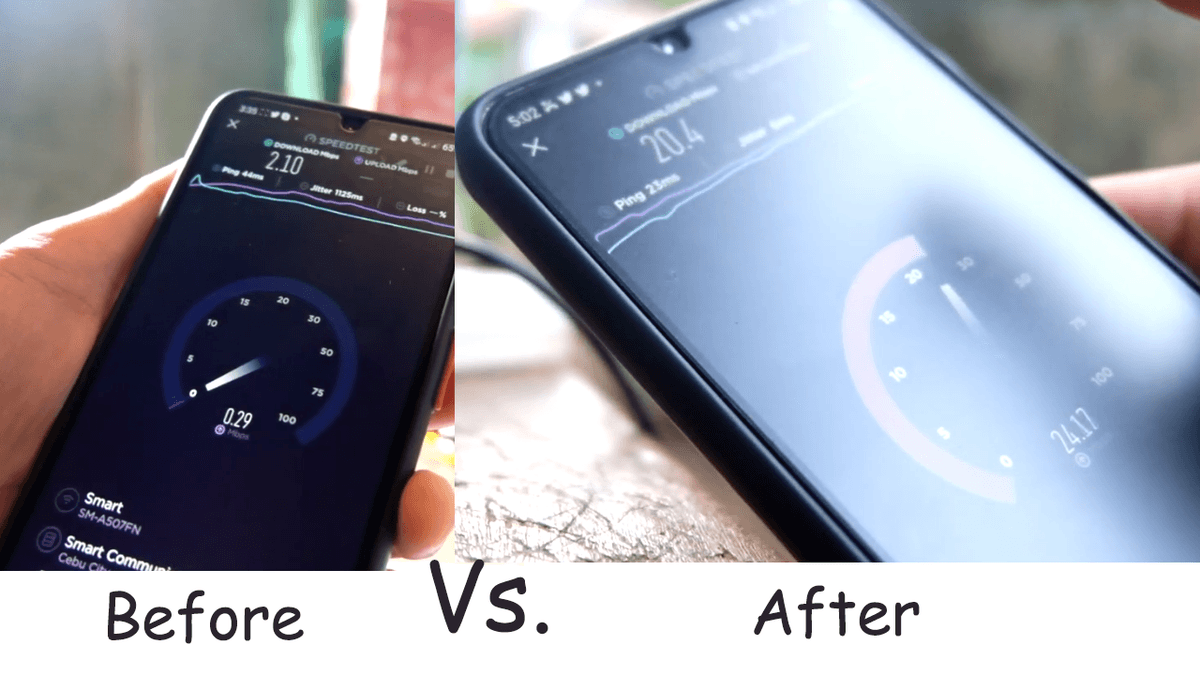

Speedtest Result Before and After Installation of External Antenna
Bago tayo magsimula sa procedure natin sa paglalagay ng external antenna, ipakita ko muna sa inyo yung result ng speedtest ko.
Ito ang result ng speedtest ko before and after lagyan ng external antenna ang modem ko na R051 PLDT Homewifi. Makikita mo sa picture na malaki ang kaibahan ng download at upload speed na may external antenna versus internal antenna.

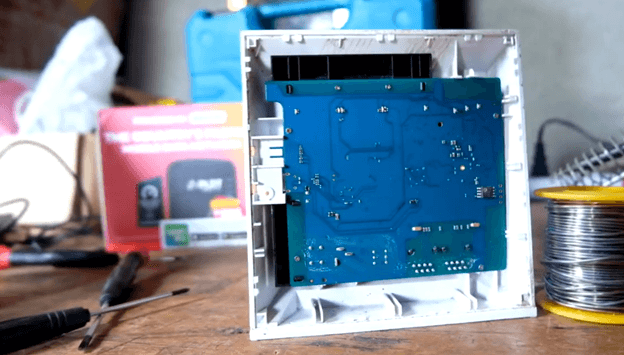

Step 1: Remove the Outer Cover of the Modem
Tanggalin ang outer cover ng modem gamit ang flat o negative screwdriver. Alternatively, pwede din yung kutsilyo pero mag iingat lang na hindi masugatan sa pag gamit. Dahan-dahan na tuklapin yung gilid para mabuksan yung harapan ng takip ng modem.
Step 2: Remove the Internal Antenna from Board

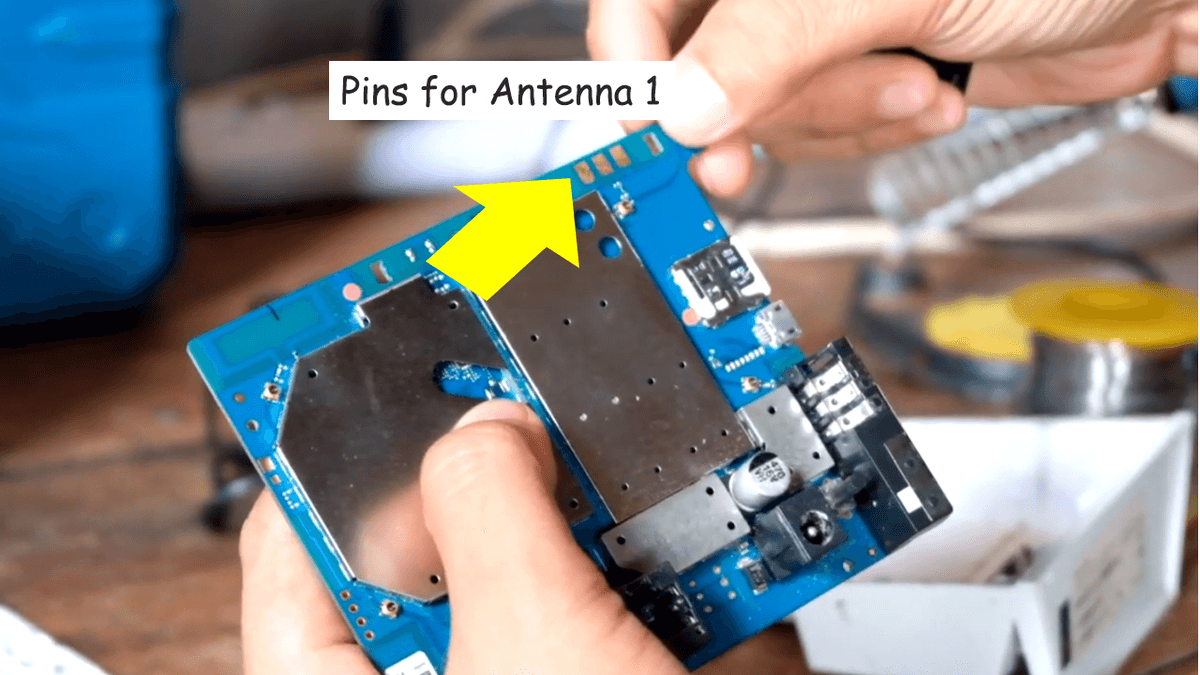

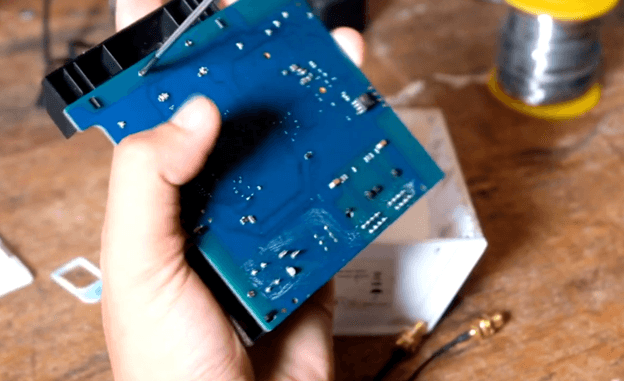

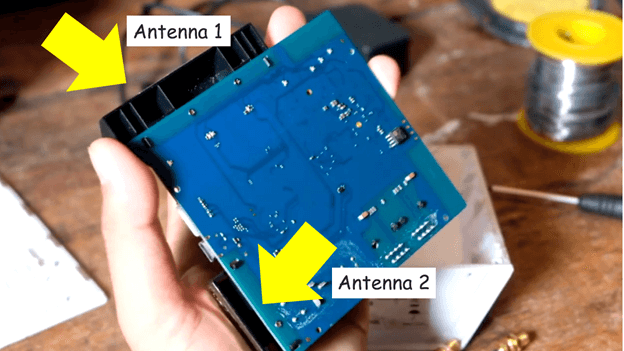

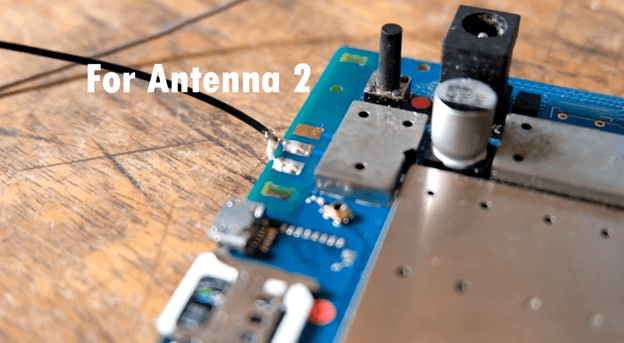

Ito yung dalawang internal antenna ng modem na kailangan tanggalin. Sa likod nito ay makikita ang internal pin kung saan nakadikit dito ang antenna na naka screw sa board.

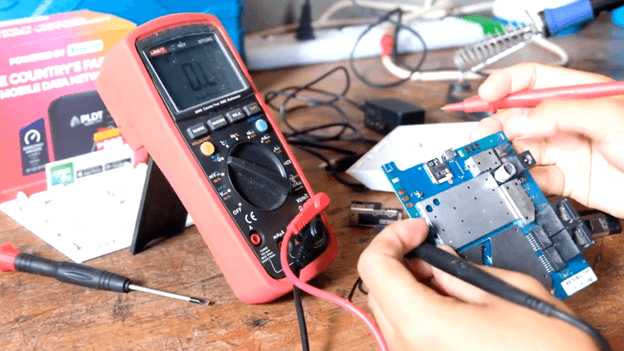

Step 3: Use MultiTester to determine the Common (-) and the Positive (+) of the Terminal pins
In my case, gumamit ako ng digital multitester, peru mas maganda kung meron kayong analog multitester. Kung hindi ka marunong gumamit ng ganitong apparatus o di kaya wala kang gamit na ganito sa bahay, pwede mo naman sundan ang blog na to o di kaya panoorin ang video tutorial natin sa youtube na nasa nasa dulo nito.

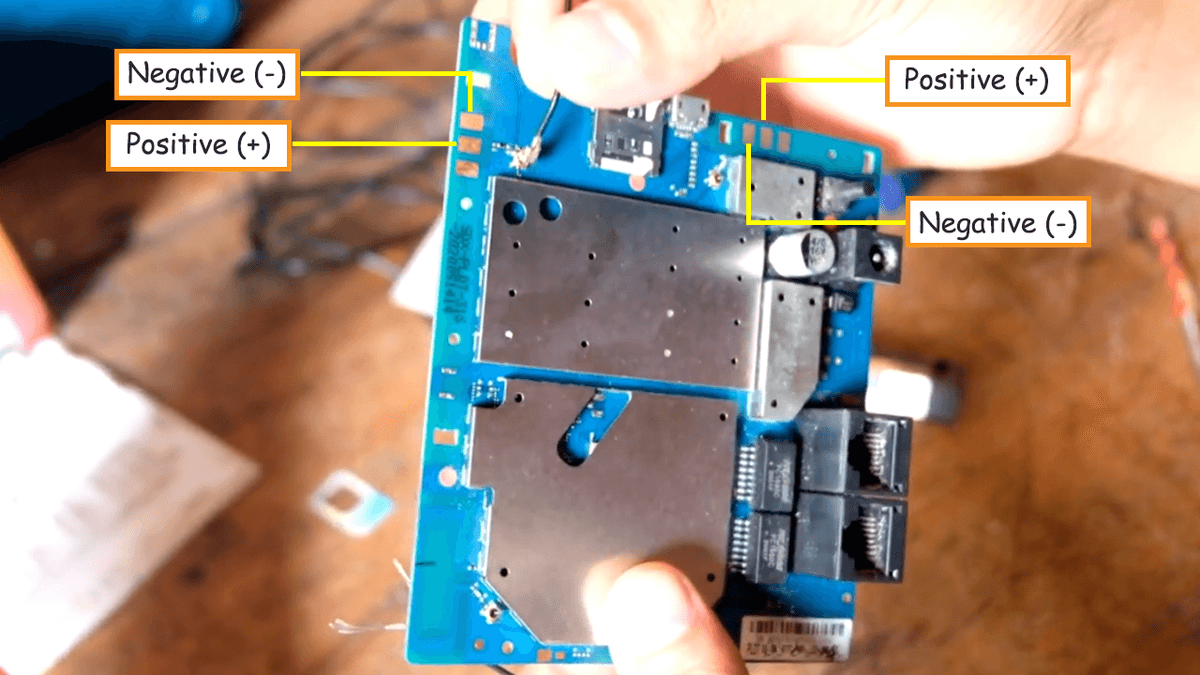

Tingnan mo ang picture sa baba para sa reference ng terminal pins ng antenna.

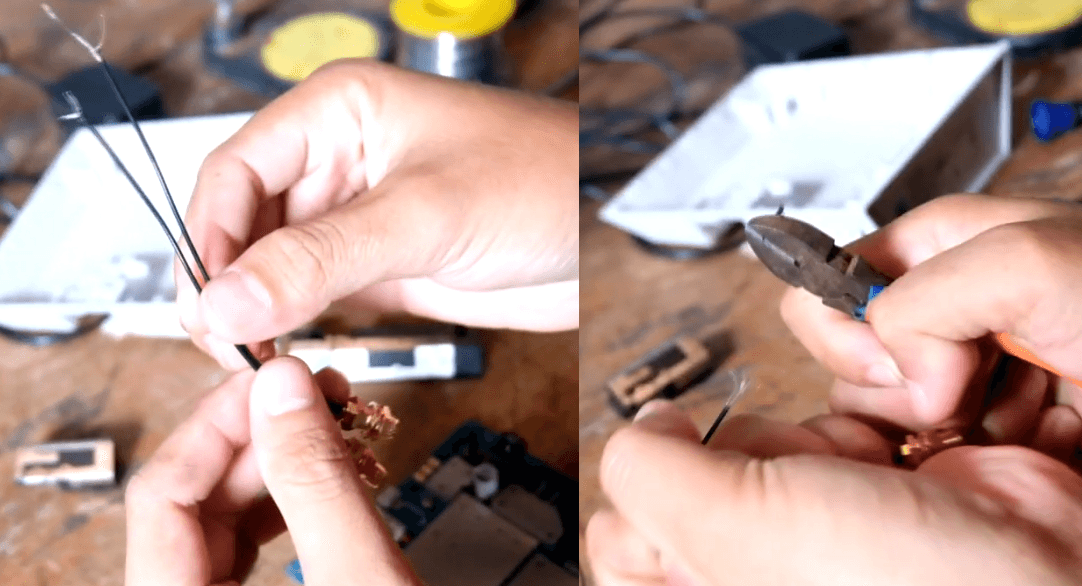

Step 4: Cut the End wire of your SMA Cable

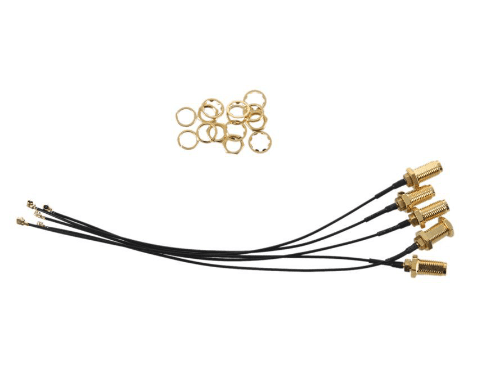

Ihanda mo yung SMA cable mo. Sa kabilang dulo niyan ay kailangan mong putulin para ma i-cut ang dalawang linya ng wire sa loob ng balat. Tingnan sa picture sa baba kung paano ko ginawa.
Kung hindi mo alam saan pwedeng makabili ng SMA cable, bisitahin ang link na to sa Shopee at Lazada.

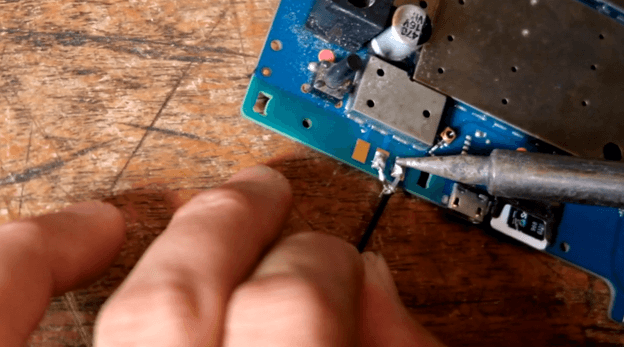

Step 5: Solder the SMA Cable to the Antenna Terminal Pins
Gamit ang soldering iron at soldering lead, idikit ang cable wire ng antenna connector.Sa procedure na to, kailangan ang maingat na paggawa upang maiwasan ang pagka paso o anumang disgrasya. Iwasan din na magdikit ang dalawang linya ng SMA Cable.

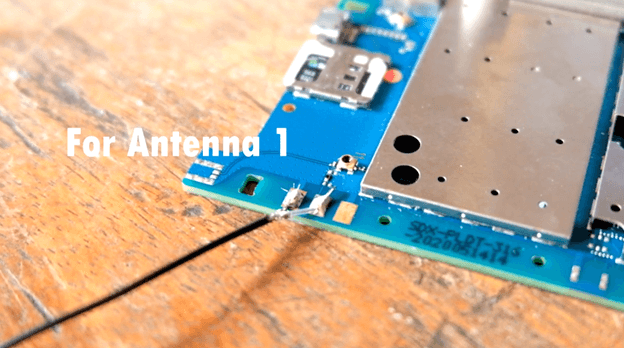

Ganito dapat ang magiging resulta ng pagkahinang sa wire.

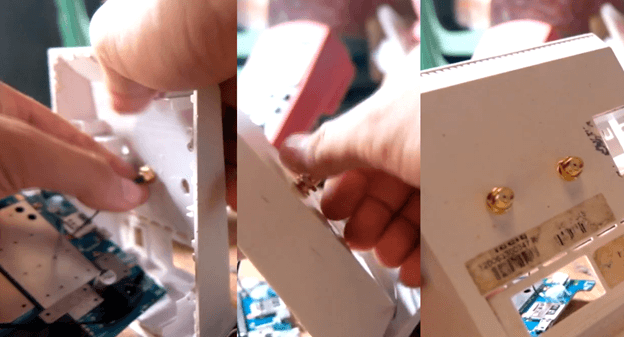

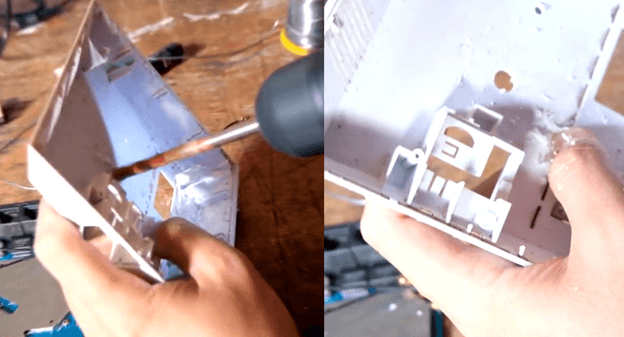

Step 6: Make a Hole at the back of the Cover for SMA Connector

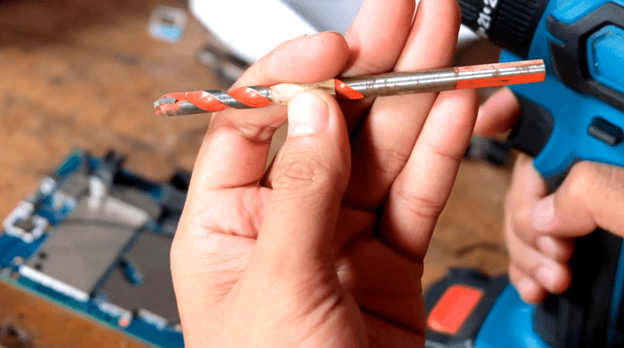

Dito ay gumamit ako ng drill bit na may sukat na 10mm diameter. Pwede kang gumamit ng ibang pambutas gaya ng kutsilyo o iba pag bagay na matulis bilang alternative sa drill bit.
Tantsa-hin ng mabuti ang paggawa ng butas upang sumakto sa diameter ng SMA connector.
Tulad ng ginawa natin sa video tutorial, saktong-sakto lang ang 10mm diameter drill-bit sa diameter ng SMA connector.

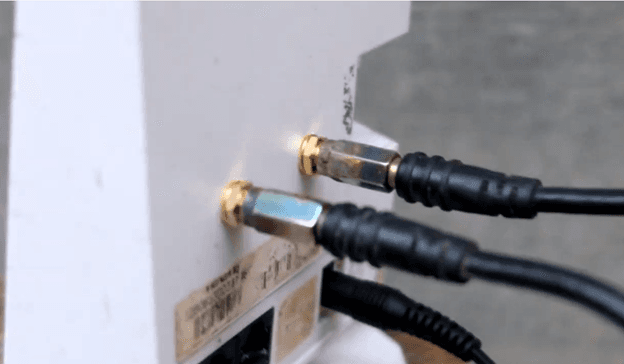

Step 7: Connect the MIMO Antenna Cable to the MODEM

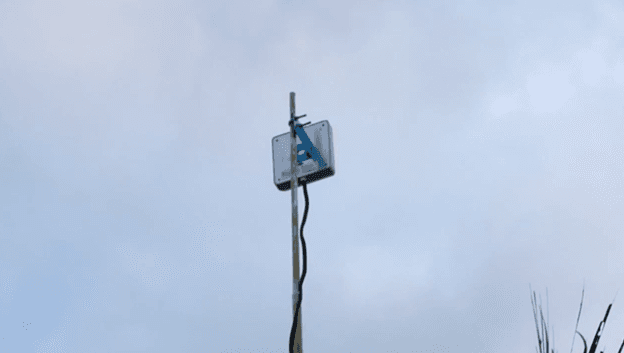

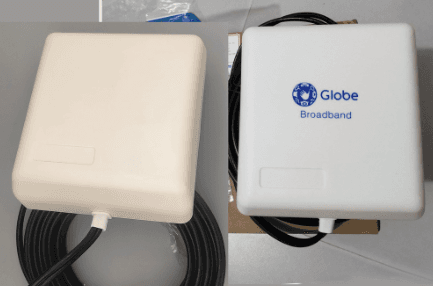

Maraming klase ng antenna ang pwedeng gamitin sa modem mo. Sa kaso natin, 18dbi MIMO Antenna ang gamit natin para sa tutorial na to.
Bisitahin ang link na to sa Shopee at Lazadapara maka order ng ganitong antenna.

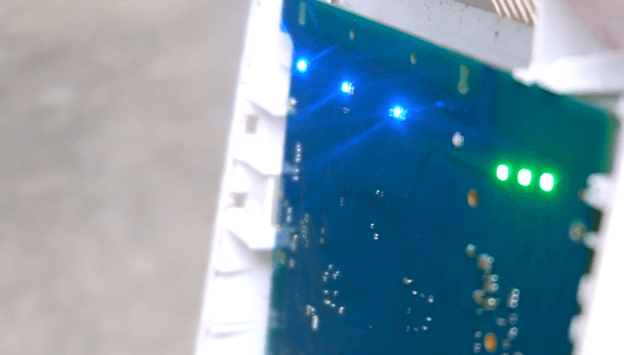

After ko ma i-konek ang external antenna sa SMA connector, mas lalong lumakas ang signal strength ng modem. Tumaas din ang download at upload speed ng internet bandwidth. Ibig sabihin lang nito ay naging matagumpay ang paglalagay natin ng SMA connector para sa external antenna.
Panoorin ang video ng tutorial sa baba upang mas lalong maunawaan ang blog na to.
